發布時間：2018-12-11

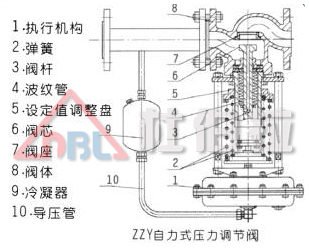

ZZY型自力式薄膜壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改彎兩端的壓差和流量，使閥前（或閥后）壓力穩定
- 自力式薄膜壓力調節閥
自力式壓力調節閥（薄膜）無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力 穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B 型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、Ⅳ級和VI級三檔；流 量特性為快開；壓力分段調節從15~2500kPa。可按需要組合滿足用戶工況要求。
產品特點：
·自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
·壓力分段范圍細且互相交叉，調節精度高。
·壓力設定值在運行期間可連續設定。
·對閥后壓力調節，閥前壓力與閥后壓力之比為10:1~10:8。
·橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
·采用壓力平衡機構，使調節閥反應靈敏、控制精確。
零件資料:
閥體：ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
閥芯：1Cr18Ni9Ti 0Cr18Ni12M02Ti
閥座：1Cr18Ni9Ti 0Cr18Ni12M02Ti
閥桿：1Cr18Ni9Ti 0Cr18Ni12M02Ti
膜蓋：A3 A3鋼涂四氟乙烯 不銹 鋼
填料：聚四氟乙烯 柔性石墨
橡膠膜片：丁睛、乙丙、氟、耐油橡膠
技術參數：
◆主要技術參數和性能指標
公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||||||||||
額定流量系數 Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | 1100 | 1750 | ||||||||||
額定行程 (mm) | 8 | 10 | 14 | 20 | 25 | 40 | 50 | 60 | 70 | ||||||||||||||
公稱壓力 PN(MPa) | 1.6 、 4.0 、 6.4 | ||||||||||||||||||||||
壓力調節范圍(kPa) | 15 ～ 50 40 ～ 80 60 ～ 100 80 ～ 140 120 ～ 180 160 ～ 220 200 ～ 260 240 ～ 300 280 ～ 350 330 ～ 400 380 ～ 450 430 ～ 500 480 ～ 560 540 ～ 620 600 ～ 700 680 ～ 800 780 ～ 900 880 ～ 1000 950 ～ 1500 1000 ～ 2500 | ||||||||||||||||||||||
流量特性 | 快開 | ||||||||||||||||||||||
調節精度 ( ％ ) | ± 5 | ||||||||||||||||||||||
使用溫度 ( ℃ ) | ≤ 350 | ||||||||||||||||||||||
允許 泄漏量 | 硬密封(l/h) | 單座：≤ 10 -4 閥額定容量 (IV 級 ) ；雙座、套筒≤ 5X10 -3 閥額定容量(II 級 ) | |||||||||||||||||||||
軟密封(ml/h) | 0.15 | 0.30 | 0.45 | 0.60 | 0.90 | 1.7 | 4.0 | 6.75 | 11.10 | 16.0 | |||||||||||||
減壓比 | 最大 | 10 | |||||||||||||||||||||
最小 | 1.25 | ||||||||||||||||||||||
規格重量：
◆外形尺寸與重量
公稱通徑 0N | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
法蘭接管尺寸 B | 383 | 512 | 603 | 862 | 1023 | 1380 | 1800 | 2000 | 2200 | ||||||
法蘭端面距 L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | ||
壓 力 調 節 范 圍 kPa | 15 一 140 | H | 475 | 520 | 540 | 710 | 780 | 840 | 880 | 915 | 940 | 1000 | |||
A | 280 | 308 | |||||||||||||
280 — 500 | H | 455 | 500 | 520 | 690 | 760 | 800 | 870 | 880 | 900 | 950 | ||||
A | 230 | ||||||||||||||
120 — 300 | H | 450 | 490 | 510 | 680 | 750 | 790 | 860 | 870 | 890 | 940 | ||||
A | 176 | 194 | 280 | ||||||||||||
480 — 1000 | H | 445 | 480 | 670 | 740 | 780 | 850 | 860 | 880 | 930 | |||||
A | 176 | 194 | 280 | ||||||||||||
600 一 1500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
1000 — 2500 | H | 445 | 570 | 600 | 820 | 890 | 950 | 1000 | 1100 | 1200 | |||||
A | 85 | 96 | |||||||||||||
重量 kg | 26 | 37 | 42 | 72 | 90 | 114 | 130 | 144 | 180 | 200 | 250 | ||||
導壓管接頭螺紋 | M16X1.5 | ||||||||||||||
連接標準：
◆訂貨須知
訂貨時請用戶提供以下資料：
?調節閥名稱、型號
?公稱壓力(MPa)
?公稱通徑
?額定流量系數(Kv)
?固有流量特性
?介質名稱
?工作溫度及范圍
?整機作用方式
?壓力設定點及調節范圍
?閥體、閥內件及填料材質
?所配附件
?其它特殊要求
自力式壓力調節閥根據取壓點位置分閥前和閥后兩類，取壓點在閥前時，用于調節閥前壓力恒定；取壓點在閥后時，用于調節閥后壓力恒定。詳情咨詢杜伯拉閥門0571-88194369 | ||
